導熱間隙填充劑與導熱間隙墊片——如何選擇合適的解決方案

在現代高功率電子設備中，團隊通常采用兩種散熱方案：導熱間隙填充劑（點膠型、相變材料、固化粘合劑）與導熱間隙墊片（預成型可壓縮片材/模切部件）。

本文闡述這兩種方法的差異，并從物理特性、組裝成本及長期可靠性等六個工程維度，對這兩種關鍵導熱界面材料（TIM）進行全面對比，確保您為特定應用選擇最優解決方案。

什么是導熱間隙填充劑和導熱間隙墊片？

理解其形態與功能的根本差異是有效選型的第一步。導熱間隙填充劑是一種用于填充配合表面間不規則或可變間隙的材料。其形態包括：

點膠型導熱凝膠（非固化或半固化）；通過注射器或機器人噴嘴施加。

固化型間隙填充劑（環氧/聚氨酯），可形成永久性導熱通道，有時兼具結構粘接功能。

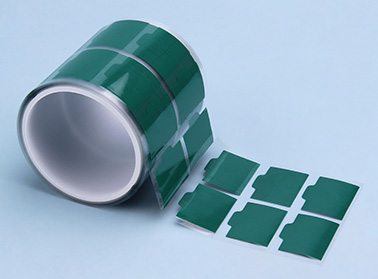

導熱相變材料（PCMs），常溫下呈固態便于清潔操作，工作溫度（約50-65°C）下熔化以潤濕接觸面。

適用場景：需形成貼合熱界面的不規則幾何結構、凹槽或組件。

應用方式：手工擠膠/注射、機器人點膠或預配量卡匣。部分填充劑可在線固化；PCM需首次通電后方能達到低R″值。

熱間隙墊片是一種預成型可壓縮片材（以整片或模切預成型件形式銷售），由硅膠或其他聚合物基體填充陶瓷、石墨或金屬顆粒制成。特性：

標稱厚度：通常為0.3-5.0毫米。

壓縮特性：設計在夾緊力作用下壓縮特定百分比（30-50%）。

安裝方式：撕貼式安裝、卷帶式拾放或手工放置。

適用場景：間隙可控、大批量生產線、需電氣絕緣或便于返工的組裝件。

快速對比表——熱間隙填充材料與熱間隙墊片

何時選擇導熱間隙填充劑或導熱間隙墊片？

選擇框架由制造經濟性和元件保護需求驅動。

從應用角度出發，選擇熱間隙填充劑的情形：

幾何結構包含墊片無法可靠接觸的凹槽或不規則表面，需要固態熱界面材料（PCM）的清潔操作性及膏狀最終性能，需在局部區域實現最薄的基底層厚度（BLT）以控制熱點溫度。

選擇熱間隙墊片的情形：

間隙在組裝過程中具有可預測性且可重復，需要電氣絕緣（墊片可采用陶瓷填充并標定kV/mm等級，返修性和現場可維護性至關重要。

示例：

? 電動汽車電池模塊——存在大面積可預測間隙且需介電隔離→通常選用墊片

? 小型電信射頻模塊含不規則腔體及熱點→點膠式PCM或凝膠可能表現更優

從裝配速度與自動化角度考量：

大批量最高效方案：模切帶狀間隙墊片（貼片式）

彈性生產線/中批量：點膠填充劑布局靈活但周期延長（固化/粘附時間）且需維護點膠設備

從成本角度，選擇熱間隙填充劑或導熱間隙墊片的情形：

單件材料成本：導熱墊片通常材料用量更大；點膠工藝在材料使用上更經濟，但需投入點膠設備及維護成本。其次，點膠溢出和清洗循環造成浪費；模切墊片可降低單位浪費但需占用庫存。

從返修性角度：

導熱間隙墊片可拆卸，適用于需維護或升級的產品。

導熱間隙填充劑（固化/粘合劑）可能永久固化，拆卸存在損壞風險。僅在返修概率低或熟悉返修流程時使用填充劑。相較于完全固化的粘合劑，相變材料（PCM）更易返修（室溫可復原固態），但仍可能殘留粘連。

從零件公差與間隙變化角度：

填充劑適應性更佳，變量間隙選用PCM或導熱凝膠。墊片提供可靠可重復的壓縮效果與可預測的熱性能。

常見問題解答——導熱間隙填充劑與導熱間隙墊片

Q1 — 導熱間隙填充劑與導熱間隙墊片的核心區別是什么？

A：填充劑是可塑性液體/凝膠/相變材料，能貼合幾何形狀；導熱墊片則是預成型可壓縮片材。填充劑更適用于凹槽和不規則形狀；導熱墊片則更易于快速定位和返工。

Q2 — 哪種材料的散熱性能更優？

A: 需具體分析——請根據預期基底間距計算R″=t/k。在界面充分潤濕的條件下，薄層填充劑或相變材料通常比厚墊片具有更低的R″值。但經過充分壓縮的高導熱系數墊片可具備競爭力。

Q3 — 擠出式間隙填充劑可否返工？

A: 多數固化型填充劑不可逆，返工難度大。相變材料操作更簡便，但仍需謹慎清除。建議對可維護產品選用墊片。

Q4 — 如何防止泵出或滲油？

A: 采用低遷移性凝膠、相變材料、固化配方、無硅材料、周邊密封或機械固定。需通過熱循環測試驗證。

Q5 — 可否堆疊墊片填充大間隙？

A: 不推薦——堆疊墊片間的界面會增加接觸電阻且壓縮行為不可預測。應訂購正確標稱厚度墊片或使用液體填充劑。

在導熱間隙墊片與導熱間隙填充劑之間做出選擇，是將設計要求與工廠能力相聯系的戰略平衡。導熱墊片適用于低產量、高返工率的應用場景。導熱填充劑則是高產量自動化生產環境中的最佳選擇，尤其當低裝配應力與卓越的熱性能控制至關重要時。
